圖文解析架空輸配電線路的桿塔的各種分類
05、按其組立方式分類

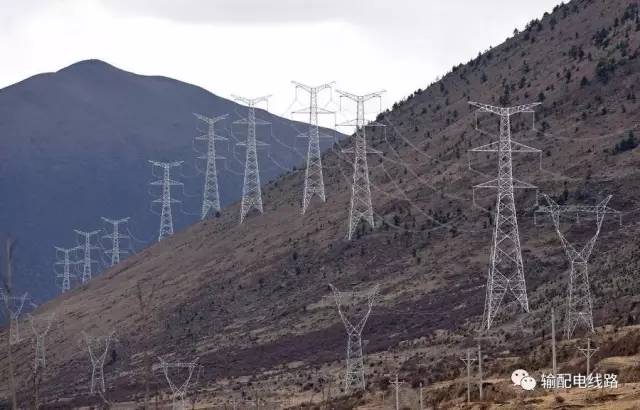

按組立方式分拉線桿塔和自立式桿塔。

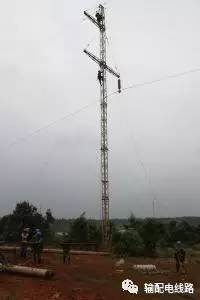

5.1拉線桿塔
由拉線保持穩定性的桿塔就是拉線桿塔。
5.2 自立式桿塔
自立式桿塔就是不依靠其它附助設施就能實現預定功能的鐵塔。
06、按桿塔型式分類
按其不同的外觀結構形狀可分貓頭塔、酒杯塔、干字型塔、拉V塔、門型塔、羊角塔、鼓型塔、橋型塔、正傘型、倒傘型、田字型、王字型、上字型塔、鳥骨型 等。下面介紹常見的部分桿塔型式。
6.1 上字型桿塔
桿塔上只架設一根架空地線,導線呈不對稱三角形布置,其外形呈“上”字形。它適用于輕雷及輕冰地區導線截面較小的輸電線路,常用于110 kV及以下電壓等級的電力線路。
6.2 酒杯型塔
塔上架設兩根架空地線,導線排列在一個水平面上,塔形呈酒杯狀。它通常是220 kV及以上電壓等級輸電線路的常用塔型,有良好的施工運行經驗,特別適用于重冰區或多雷區。

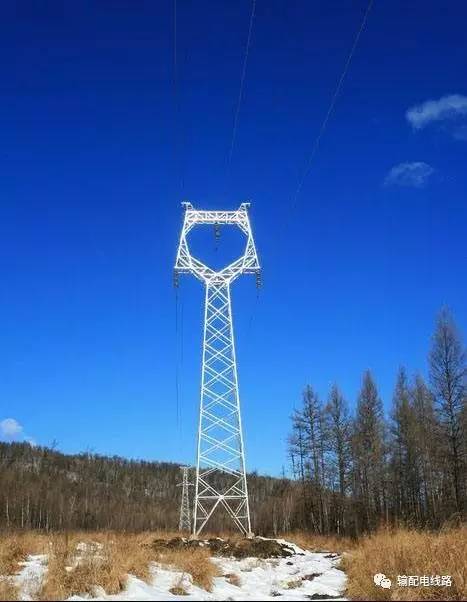

6.3 貓頭型塔
塔上架設兩根架空地線,導線呈等腰三角形布置,塔型呈貓頭狀。它也是220 kV及以上電壓等級輸電線路的常用塔型,有良好的施工運行經驗,節省線路走廊,其經濟指標較酒杯型塔稍差。

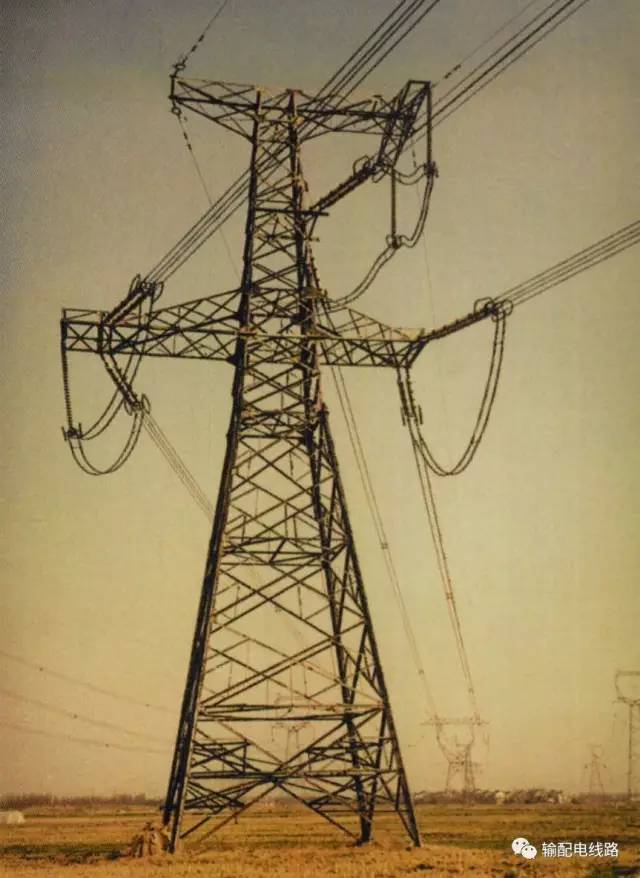

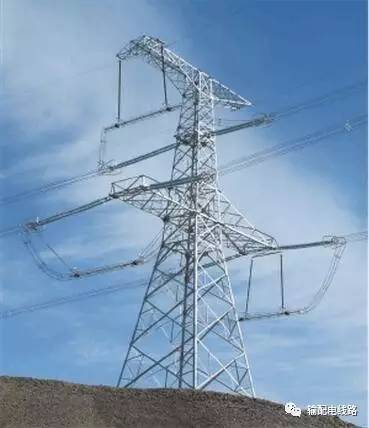

6.4 干字型塔
塔上架設兩根架空地線,導線基本上呈等腰三角形布置,其形狀如“干”字。這種塔型受力清晰直接,有較好的經濟指標,在中國通常是220 kV及以上電壓等級輸電線路的常規型塔,主要用作耐張及轉角塔。

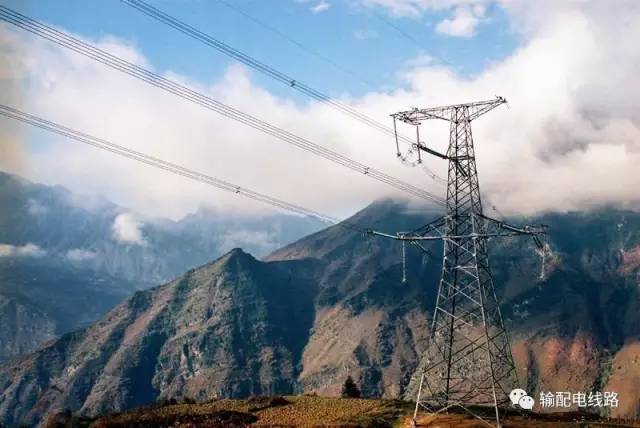

6.5 羊角型塔
塔上架設兩根架空地線,地線支架呈羊角狀,導線呈三角形布置(單回)或者垂直(雙回或多回)布置,地線支架呈羊角狀。

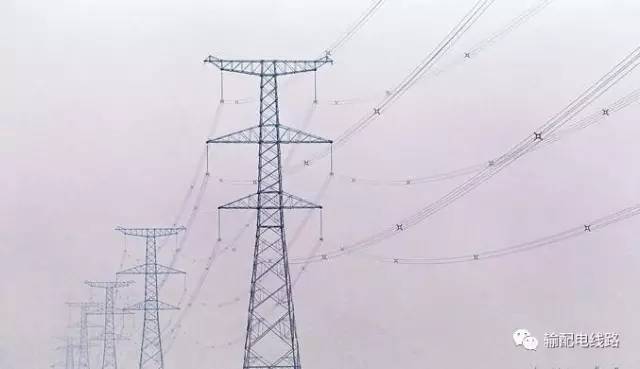

6.6 鼓型塔
是雙回路輸電線路的常用塔型,因?qū)Ь€(xiàn)懸掛點圍成的外形輪廓呈鼓形布置得名。適用于覆冰較重地區,可避免導線脫冰跳躍時發生碰線閃絡事故。

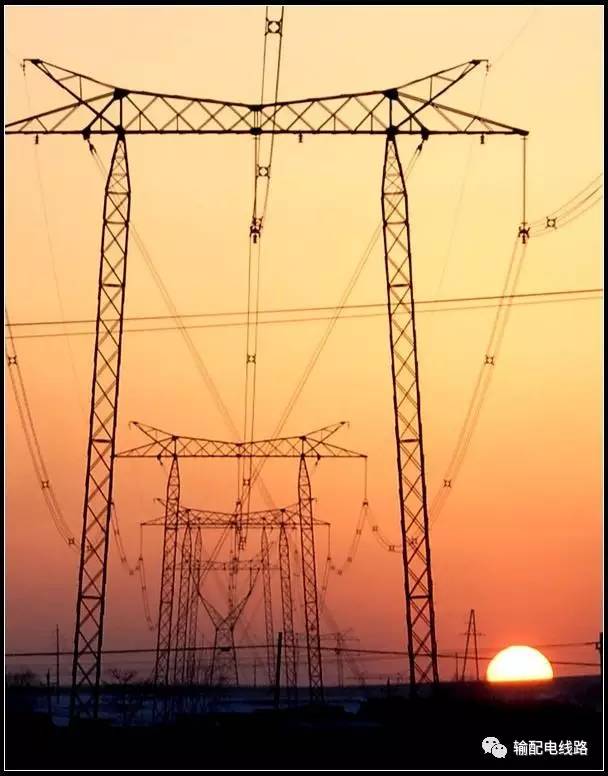

6.7 門型桿塔
用兩個柱體來支持導線及架空地線的桿塔,常用于雙架空地線及導線呈水平排列的情況。一般用于220 kV及以上電壓等級的輸電線路,可采用打拉線來提高桿塔的穩定性,柱體有時還帶一定坡度。這種桿塔適用性比較大,帶拉線時更具有很好的經濟指標。

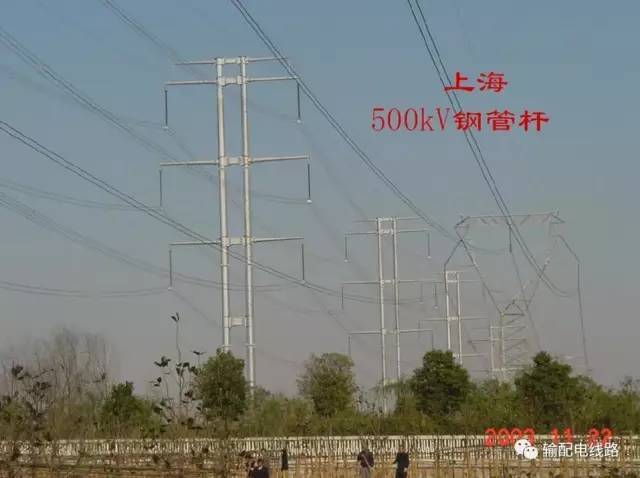

在城市及城郊的鋼管桿塔的線路中,對受力較大的轉角桿,常采用雙柱鋼管的桿型,鋼管也是采用等多邊形的斷面,桿段之間一般采用法蘭盤連接。

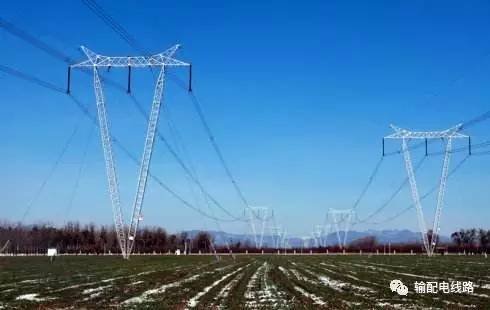

6.8 拉線V型塔
門型桿塔的特例,常用于500 kV的輸電線路,在220 kV輸電線路中也有少量使用,其外形如圖10所示。它具有施工方便,耗鋼量低于其它拉線門型塔等優點。但它占地較大,在河網及大面積機耕地區使用受到一定限制。這種塔型在國外還使用于人煙稀少的地域,便于利用直升飛機吊運和安裝。
07、按輸送電流分類
7.1 交流桿塔
用于交流輸電線路的桿塔。

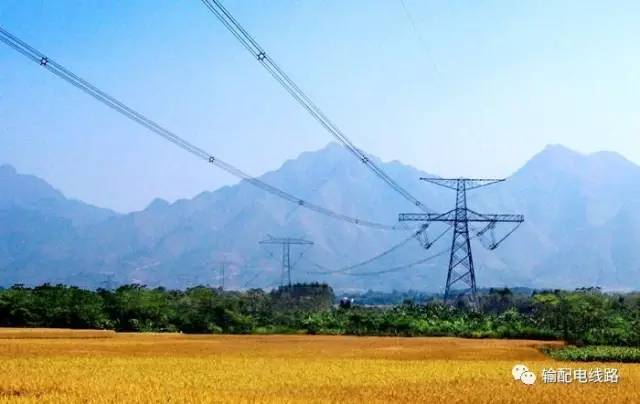

750kV干字型耐張轉角塔
7.2 直流塔
用于直流輸電線路的桿塔。
±800kV干字型耐張轉角塔
